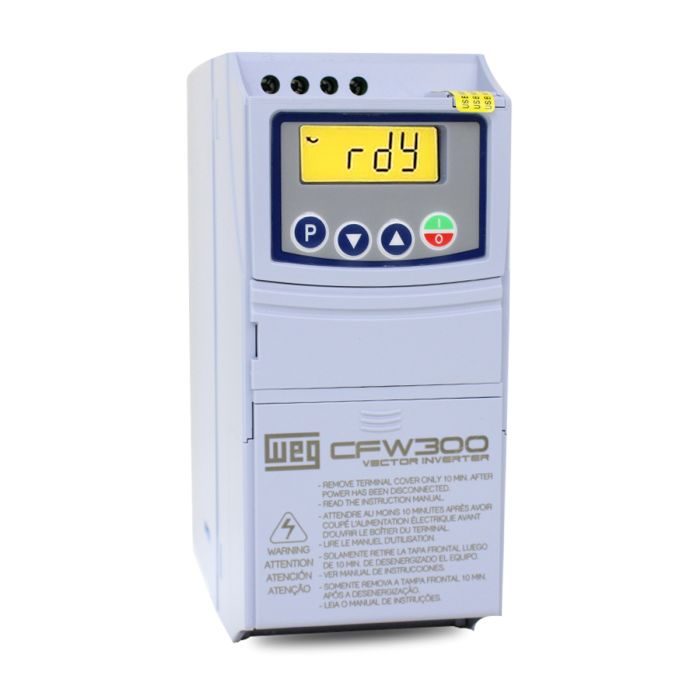

Inversor de Frequência Weg CFW300 Trifásico 1CV 380V 1,8A

Inversor de Frequência Weg CFW300 Trifásicos 1CV 380V 1,8A

O Inversor de Frequência é um dispositivo disposto a proporcionar o acionamento de um motor elétrico e ao mesmo tempo variar a frequência e a tensão que é fornecida ao motor com o objetivo de controlar a sua velocidade e potência consumida, ideal para aplicações em máquinas ou equipamentos que necessitam de controle preciso e facilidade de operação. Os Inversores de Frequência Weg, da linha CFW300, possuem tamanho compacto, controle vetorial ou escalar selecionável, interface de operação incorporada, entre outras características que agregam mais funcionalidades ao seu sistema, proporcionando uma solução flexível com excelente custo benefício.

Aplicações: Recomendável para o acionamento variável em motores de: agitadores, granuladores, misturadores, paletizadores, ventiladores, secadores.

Características Técnicas

SKU: 14146776

Modelo: CFW300A01P8T4NB20

Tensão Nominal de Alimentação: 380V a 480V

Número de Fases de Entrada: Trifásico

Corrente Nominal de Operação (ND): 1,8A

Corrente Nominal de Operação (HD): 1,8A

Capacidade de Motor Elétrico Aplicável: 1CV

Classificação de Corrente de Sobrecarga:

Em ND (Normal Duty): com Sobrecarga de 110% da Corrente Nominal em 1min ou 150% da Corrente Nominal em 3s

Em HD (Heavy Duty): com Sobrecarga de 150% da Corrente Nominal em 1min ou 200% da Corrente Nominal em 3s

Frenagem Reostática: Sem Frenagem

Faixa de Frequência de Saída: 0 a 400Hz

Tipos de Controle:

V/F (Escalar)

V/F (Quadrático)

VVW: (Controle Vetorial de Tensão)

PWM SVM: (Space Vector Modulation)

S/P: Sem Plug-In

Entradas:

Analógicas – 1 entrada isolada / para sinal em tensão elétrica: 0 a 10V e para sinal em corrente elétrica: 0 a 20mA / impedância: 100kohms para entrada em tensão, 500ohms para entrada em corrente / tensão nas entradas: 30VCC / funções programáveis

Digitais – 4 entradas digitais PNP ou NPN / PNP: nível baixo máximo de 10VCC e nível alto mínimo de 20VCC / NPN: nível baixo máximo de 5VCC e nível alto mínimo de 10VCC / tensão máxima de entrada: 30VCC e corrente máxima de entrada: 20mA / funções programáveis

Saídas:

Relé – 1 saída com contato NA/NF / tensão máxima: 250VCA / corrente máxima: 0,5A / funções programáveis

Relação de Aplicação entre Tensão/Frequência:

380V 50Hz / 60Hz

400V 50Hz / 60Hz

440V 50Hz / 60Hz

460V 60Hz

480V 60Hz

Grau de proteção: IP20

Dimensões(mm):

Altura – 157,9

Largura – 70

Profundidade – 148,4
